SDDC挤密桩的质量控制要点

  项目名称：兴平小镇

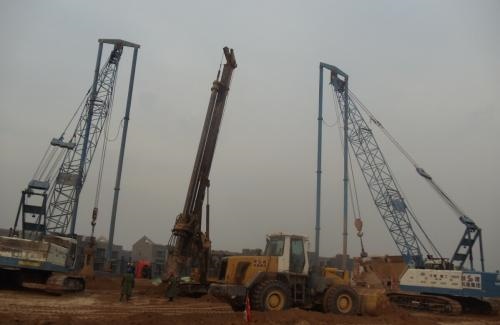

  本工程使用SDDC工法施工，已消除该场地基础的黄土湿陷性。施工中使用锤重10吨的橄榄形锤，提升高度不少于15米，采用冲击成孔至设计深度。布桩方式以梅花形布置，用橄榄形重锤分层夯实，与灌注桩重合的SDDC桩身采用素土，其采用现场填料，填料不得对桩基有腐蚀作用，成桩直径1600mm ，施工间距为2400mm。

  一、SDDC法工艺流程：

  施工准备→测定地基处理前土的平均含水量、地基处理前土的平均干密度及土的最优含水量→确定注水孔布置方案(试孔)→场地平整→孔位绵号及施工放样→钻机就位→钻孔→移位→验收身回填滤料→单孔注水量计算→孔内注水及渗透增湿→地基土处理后含水量检测→确定挤密桩布置方案(试桩)→桩位编号及施工放样→桩机就位→SDDC桩成孔→>桩体材料分层夯填→成桩→>验收及检测。

  二、施工准备阶段监理控制要点：

  1）审查施工单位编制的施工组织设计或SDDC桩施工方案。

  2）审查施工单位是否具备相应的施工资质,施工人员的资格证件是否符合规定。

  3）审查施工单位测量所用的仪器使用期限是否在检定周期内,并要求施工单位提交检定合格证书。

  4）要求施工单位上报测量控制成果资料及桩定位放线资料,并对测量控制成果及定位放线。

  5）检查机架上是否做出控制的标尺,以便随进行观测、记录及检查钻杆入土深度情况。

  6）要求施工单位对地基土和回填土进行地基处理前土的平均干密度、地基处理前土的平均含水量、土的最优含水量(%)及最大干密度进行委托试验,此过程必须有监理工程师现场见证取样,且送有资质的试验单位进行试验。

  7）检查地基处理施工所用机械性能、数量能否满足需要。

  8）检查施工单位选取的回填土料是否满足设计要求,填料严禁釆用透水性材料(如碎石土、砂土、矿渣、煤渣、石渣、石块)及杂填土、耕种土、盐渍土、冻土等。

  9）要求施工单位进行试桩,通过试桩达到以下目的选择经济、合理的地基处理施工工艺，通过试桩,获得地基处理设计的技术和经济分析资料,为地基优化设计和施工提供经验和依据，为设计提供施工阶段所必需的设计参数，为工程桩大面积施工提供可靠的施工工艺参数，编制SDDC素土挤密桩工程监理实施细

  三、施工阶段监理控制要点：

  1、检查注水孔位及SDDC桩位放线是否符合设计要求。

 2、检查孔位编号是否满足每个孔位编号的唯性。

  3、检查注水孔及SDDC桩孔直径、深度、垂直度是否符合设计和规范要求。

  4、检查增湿孔成孔后的回填滤料级配是否良好,不符合设计要求的漉料严禁回填于注水孔内。

  5检查注水时水表是否安装,注水记录是否准确,注水量是否达到计算出的理论注水量。

  6、SDDC桩孔夯填前,应检查孔底是否流入了夯填料或杂物,造成虚桩;检查桩孔缩径、塌孔是否进行了复桩处理。

  7、检查有无漏桩、空夯等,桩深达到设计深度后,必须对桩底进行空夯,使桩端形成扩大头,再将填料分层填入桩孔夯实。

  8、检查回填土料含水量是否符合最优含水量±2%的要求,检查分层回填厚度和夯击次数是否符合要求。

  9、经过成孔检查后,应填好桩孔施工记录。然后盖好孔口盖板,并要防止在盖板上行车或走人,确保现场的施工安全。

  10、桩孔夯填应实施旁站监理,并按规定做好旁站记录。

  四、工程验收阶段监理控制要点：

1、SDDC桩在湿陷性黄土地基处理验收应符合规范要求的验收标准。

  2、专业监理工程师应检查、验收施工单位报的SDC桩分项工程所含检验批施工质量,并!早字认可。

  3、SDDC桩施工完成后,应由建设单位委托有资质的检测单位根据《孔內深层强夯法技术规程》对复合地基承载力、孔内填料压实系数、桩间土挤密系数进行检测,监理工程师在现场见证试验检测过程。检测单位出具检测报告。

  4、审核施工单位提交的工程验收资料。内容包括:SDDC桩竣工平面图、测量记录、施工记录、工程质量记录、隐蔽验收记录、分项工程质量检验评定表、复合地基承载力报告、孔内填料压实系数及桩间土挤密系数报告、地基土及桩孔填料击实试验报告、含水率检测报告、设计变更通知、事故处理记录等是否完整,符合要求。

  5、总监理工程师组织建设、勘察、设计、施工、监理、检测等单位有关人员对SDDC桩地基处理工程进行验收,并签署相关验收记录。
